Od analizy schematu do finalnych testów — jak przebiega produkcja zaawansowanych wiązek kablowych dla przemysłu

Układy sterowania w maszynach specjalnych, pojazdach szynowych i sprzęcie rolniczym cechują się rosnącym stopniem skomplikowania. Nowoczesne konstrukcje wymagają niezwykle precyzyjnych połączeń między dziesiątkami rozproszonych czujników, centralnymi układami logicznymi oraz poszczególnymi elementami wykonawczymi. Elektronika pokładowa odpowiada za bezawaryjną pracę systemów hamulcowych, nawigacji czy klimatyzacji, co narzuca restrykcyjne normy jakości. Chociaż zaawansowana automatyzacja odciąża produkcję na wielu etapach, ręczny montaż pozostaje bezwzględnie konieczny przy niestandardowych konfiguracjach oraz krótkich seriach. Maszyny wciąż nie potrafią sprawnie zastąpić człowieka w układaniu nietypowych splotów kablowych ani w manewrowaniu sztywnymi przewodami na bardzo małej przestrzeni. Złożoność inżynieryjna elektroniki wymusza harmonijne łączenie wydajnej technologii maszynowej z eksperckim doświadczeniem.

Przygotowanie przewodów i interpretacja schematów

Proces produkcyjny rozpoczyna się od cięcia i odpowiedniego odizolowywania przewodów. Właśnie na tym wczesnym etapie widać dokładnie, na czym polega praca montera wiązek elektrycznych w strukturze nowoczesnego zakładu. Specjalistyczne automaty tną kable na precyzyjnie zadane długości i zdejmują powłokę zewnętrzną w jednym krótkim cyklu maszynowym. W przypadku skomplikowanych przewodów wielożyłowych specjalista samodzielnie wykonuje ręczne odizolowanie żył wewnętrznych, ostrożnie je skręca i zarabia końcówki robocze. Początkowa dokładność na stanowisku obróbki warunkuje jakość wszystkich kolejnych połączeń w gotowej maszynie. Źle przygotowana żyła uniemożliwia prawidłowe zaciśnięcie pinu kontaktowego.

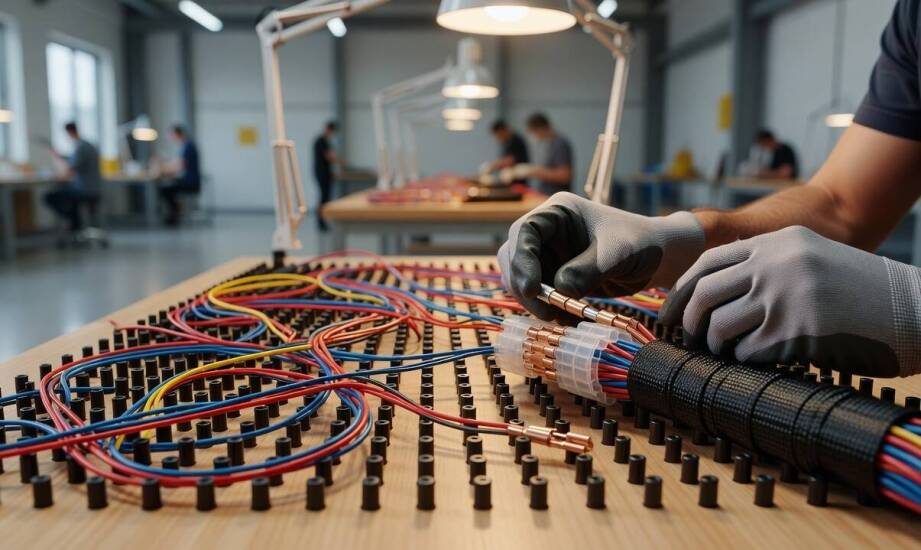

Prawidłowe odczytanie wielostronicowych schematów ideowych pozwala pewnie ułożyć złączki na dużej tablicy montażowej oraz wewnątrz samej szafy sterowniczej. Dokumentacja techniczna precyzyjnie wskazuje kolejność połączeń, unikalne oznaczenia poszczególnych żył oraz docelową lokalizację najważniejszych węzłów rozdzielczych. Zgodnie ze standardami branżowymi, monter analizuje rozkład linii od lewej do prawej strony i z góry na dół rysunku. Brak umiejętności płynnego czytania złożonych graficznie projektów prowadzi do błędnego układania linii sygnałowych. Nawet nieistotna pomyłka w interpretacji symboli skutkuje poważnymi awariami ujawniającymi się dopiero podczas testów obciążeniowych. Montażysta musi z pełnym zrozumieniem przenosić płaski projekt na trójwymiarową formę wiązki dopasowanej do karoserii pojazdu.

Ochrona przed wibracjami i finalne testy układów

Pojazdy rolnicze, jednostki pływające i ciężkie maszyny budowlane operują w wyjątkowo trudnym środowisku. Okablowanie znosi regularnie silne wibracje mechaniczne, skrajne wahania temperatur oraz kontakt z wodą i agresywnymi środkami chemicznymi. Złożone systemy przesyłu danych wymagają niezawodnego zabezpieczenia przed szybką degradacją struktury miedzianej. Pracownik odpowiedzialny za zamykanie obwodu stosuje wytrzymałe peszle ochronne, grube rurki termokurczliwe oraz specjalistyczne uszczelnienia silikonowe. Starannie nałożone wielowarstwowe osłony zapewniają utrzymanie rygorystycznej klasy szczelności IP67 lub wyższej. Chroni to krytyczne sygnały wysyłane ze sterowników układu jezdnego przed niszczącymi zakłóceniami zewnętrznymi i korozją odsłoniętych styków.

Przed zamontowaniem ułożonej wiązki w maszynie docelowej zakłady produkcyjne przeprowadzają rozbudowane procedury sprawdzające. Podstawę bezpieczeństwa całego systemu stanowią skrupulatne pomiary ciągłości obwodów oraz szczegółowe testy zastosowanej izolacji elektrycznej. Zautomatyzowany sprzęt diagnostyczny błyskawicznie wykrywa ewentualne przerwy i niewidoczne zwarcia w obwodach, a także zbyt niską rezystancję materiałów ochronnych. Poza standardową weryfikacją przejścia sygnału procedury obejmują wysokonapięciowe testy z cyklu Hi-Pot. Weryfikują one rzetelnie przebicia napięciowe i ogólną wytrzymałość wykonanych połączeń w warunkach symulujących ekstremalne obciążenia prądowe pojazdu.

Działająca od ponad dwudziestu pięciu lat spółka EL-CAB produkuje zaawansowane komponenty elektryczne oraz kompletne wiązki kablowe dla pojazdów specjalnych, szynowych i morskich. Certyfikat UL oraz inwestycje w nowoczesny park maszynowy pozwalają inżynierom z Bolechowa zachować pełną powtarzalność nawet w bardzo wymagających środowiskach technicznych. Rygorystyczna precyzja na początkowym etapie ręcznego łączenia styków bezpośrednio rzutuje na wieloletnią pracę systemów pokładowych klienta. Błędy w fizycznym ułożeniu i zabezpieczeniu żył szybko wywołują kosztowne przestoje w pracy taboru. Z kolei rzetelnie przetestowany układ zabezpiecza maszynę przed spadkami napięć, gwarantując bezawaryjną eksploatację użytkowego sprzętu ciężkiego przez dekady.
